اتصال باتری لیتیوم 18650

2020-09-28 01:37

در استفاده واقعی از باتری ها ، ولتاژ بالا و جریان زیاد اغلب مورد نیاز است ، که نیاز به اتصال چندین باتری به صورت سری یا موازی (یا هر دو) دارد ، که ما آن را بسته باتری می نامیم. بسته باتری لیتیوم 18650 نیاز به استاندارد خاصی دارد.

سری باتری 18650: وقتی چندین باتری لیتیوم 18650 به صورت سری به هم متصل می شوند ، ولتاژ بسته باتری مجموع ولتاژ باتری است ، اما ظرفیت آن بدون تغییر باقی می ماند.

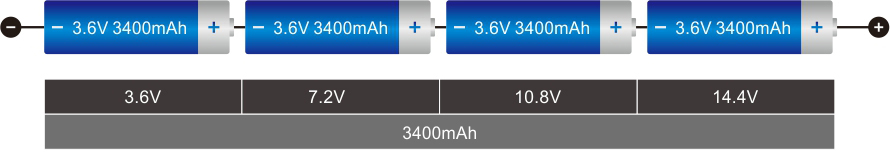

نمودار شماتیک اتصال 18650-4S

باتری 18650 به طور موازی: اگر چندین باتری لیتیوم 18650 را به صورت موازی متصل کنید ، می توانید برق بیشتری دریافت کنید. اتصال موازی باتری لیتیوم ولتاژ را ثابت نگه می دارد ، در حالی که ظرفیت افزایش می یابد. ظرفیت کل مجموع ظرفیت کل باتری های لیتیوم است.

نمودار شماتیک اتصال 18650-4P

اتصال سری و موازی باتری 18650: روش سری و اتصال موازی این است که چندین باتری لیتیوم را به صورت سری وصل کنید و سپس بسته های باتری را به صورت موازی متصل کنید. این نه تنها ولتاژ خروجی ، بلکه ظرفیت را نیز بهبود می بخشد.

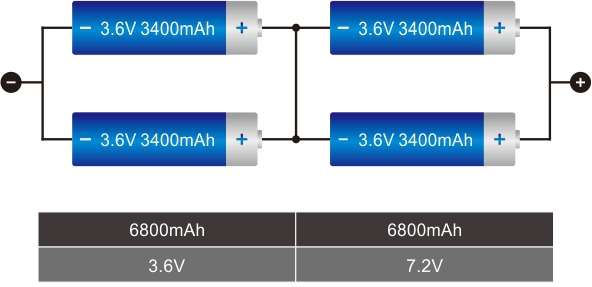

نمودار اتصال 18650-2S2P

  • اتصال سری و موازی از باتری های لیتیوم نیاز به تطبیق سلول باتری
    استانداردهای تطبیق باتری لیتیوم: ولتاژ 10mV مقاومت ≤5mΩ ظرفیت≤20 mA
  • باتری با ولتاژ یکسان
  • باتری های مختلف ولتاژ متفاوتی دارند. پس از اتصال موازی ، باتری با ولتاژ بالا باتری کم ولتاژ را شارژ می کند که باعث مصرف برق می شود و ممکن است منجر به تصادف شود.
  • باتری با ظرفیت یکسان
  • باتری هایی با ظرفیت های مختلف را به صورت سری وصل کنید. برای مثال ، باتری یکسان ممکن است با درجه پیری متفاوت باشد. باتری های با ظرفیت کم ابتدا کاملاً خالی می شوند ، سپس مقاومت داخلی افزایش می یابد. در صورت اتصال سری نیز باید از همان باتری استفاده کنید. در غیر این صورت ، پس از اتصال باتری های با ظرفیت های مختلف به صورت سری (به عنوان مثال ، ممکن است در میزان پیری یک باتری متفاوت باشد) ، ابتدا باتری های با ظرفیت کم به طور کامل تخلیه می شوند ، سپس مقاومت داخلی افزایش می یابد.
  • در این لحظه ، باتری های با ظرفیت زیاد از طریق مقاومت داخلی باتری های با ظرفیت کم تخلیه می شوند و سپس شارژ معکوس می شوند. به این ترتیب ، ولتاژ روی بار بسیار کاهش می یابد ، باتری قادر به کار نخواهد بود و باتری با ظرفیت بالا فقط معادل باتری با ظرفیت کوچک است. استفاده طولانی مدت ممکن است باعث بروز حوادث شود.
  • بسته باتری به درجه بالایی از ثبات نیاز دارد (ظرفیت ، امپدانس داخلی ، ولتاژ ، منحنی تخلیه ، عمر چرخه).
  • عمر چرخه بسته باتری کمتر از یک باتری است.
  • باتری های مختلف ولتاژ متفاوتی دارند. پس از اتصال موازی ، باتری با ولتاژ بالا باتری کم ولتاژ را شارژ می کند که باعث مصرف برق می شود و ممکن است منجر به تصادف شود.
  • باید در شرایط محدود (از جمله شارژ ، جریان تخلیه ، حالت شارژ ، دما و غیره) استفاده شود.
  • پس از تشکیل بسته باتری لیتیوم ، ولتاژ و ظرفیت باتری بسیار افزایش می یابد ، بنابراین باید محافظت شود. همچنین به تعادل شارژ ، دما ، ولتاژ و نظارت بیش از حد نیاز دارد.
  • بسته باتری باید الزامات طراحی ولتاژ و ظرفیت را برآورده کند.
